定义：

隔振光学平台是一种专门设计用于支撑精密光学实验（如激光干涉仪、显微成像、量子光学等）的刚性平台，其核心功能是隔离环境振动，确保光学元件在亚微米甚至纳米级的稳定性。



1. 核心组成与工作原理

(1) 结构设计

台面：通常采用蜂窝芯+钢板复合结构（如钢 /铝蜂窝芯+ 不锈钢 /花岗岩面板），兼顾高刚度和轻量化。

蜂窝芯：降低质量的同时提供高固有频率（通常≥100Hz ），避免与常见振动频率（1~100Hz）共振。

表面材料：不锈钢（耐腐蚀）、花岗岩（热稳定性好）或磁性不锈钢（方便固定光学元件）。

阻尼层：在蜂窝结构中填充粘弹性阻尼材料（如聚氨酯），耗散振动能量。

(2) 隔振系统

被动隔振：

空气弹簧：用于隔离低频振动（1~10Hz），固有频率可低至 0.5~2Hz，适合实验室地面振动（如 footsteps 、交通振动）。

弹性体隔振器（如橡胶）：用于抑制中高频振动（>10Hz）。

主动隔振：

通过传感器+电磁作动器实时抵消振动（带宽 0.1~100Hz），适用于超精密系统（如光刻机、引力波探测）。

2. 关键性能指标

参数 典型值 意义

固有频率 0.5~2Hz（被动隔振）  越低，低频隔振效果越好

垂直/水平刚度比  ≥5:1 确保水平方向稳定性

阻尼比 0.2~0.3（临界阻尼 20~30%） 避免共振时振幅过大

台面平整度 ≤0.1mm/m ² 保证光学元件对准精度

振动衰减率 >90%（ 10Hz以上） 衡量隔振效率

3. 应用场景

激光实验：避免激光光路因振动导致漂移（如干涉仪需亚纳米级稳定）。

显微成像：原子力显微镜（AFM）、超分辨显微镜（ STED）要求平台振动<1nm RMS 。

量子光学：冷原子实验、光学晶格需极致隔振（0.1Hz以下振动抑制）。

工业检测：半导体晶圆检测、精密光学装配。

4. 选型要点

振动环境评估

测量实验室地面振动频谱（如使用地震仪），确定主要干扰频率（常见1~100Hz）。

隔振需求

普通光学实验：被动空气弹簧（如Newport I-2000）。

超精密实验：主动隔振平台（如TMC STACIS+蜂窝台面）。

台面尺寸与材质

小尺寸（1m× 1m）可选铝蜂窝，大尺寸（2m × 4m）需钢蜂窝+ 花岗岩。

兼容性

是否需要磁性台面、螺纹孔阵列（如M6孔距 25mm）或T 型槽固定。



5. 常见误区

误区1：认为“越重越好” → 实际需平衡刚度与隔振频率。

误区2：忽略水平振动 → 需选择高刚度比（垂直 /水平≥5:1 ）的隔振器。

误区3：未考虑热稳定性 → 长时间实验需选低热膨胀材料（如花岗岩）。

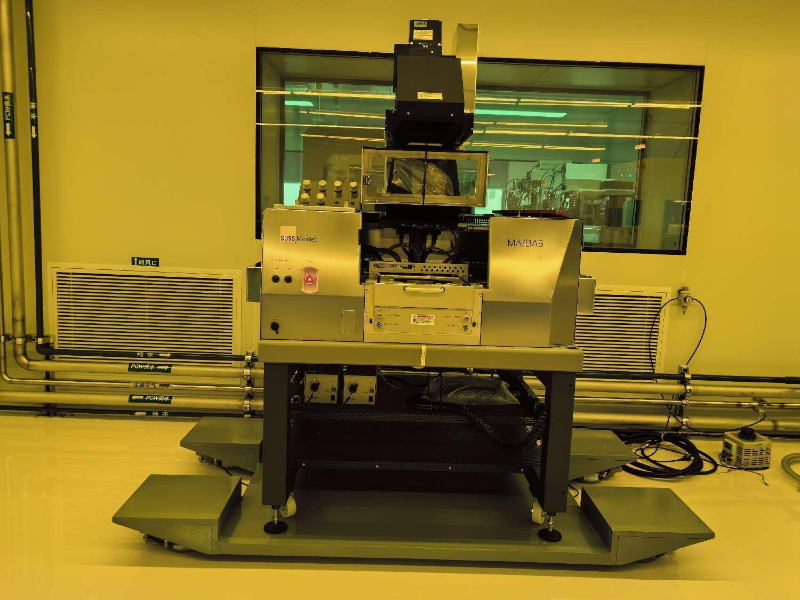

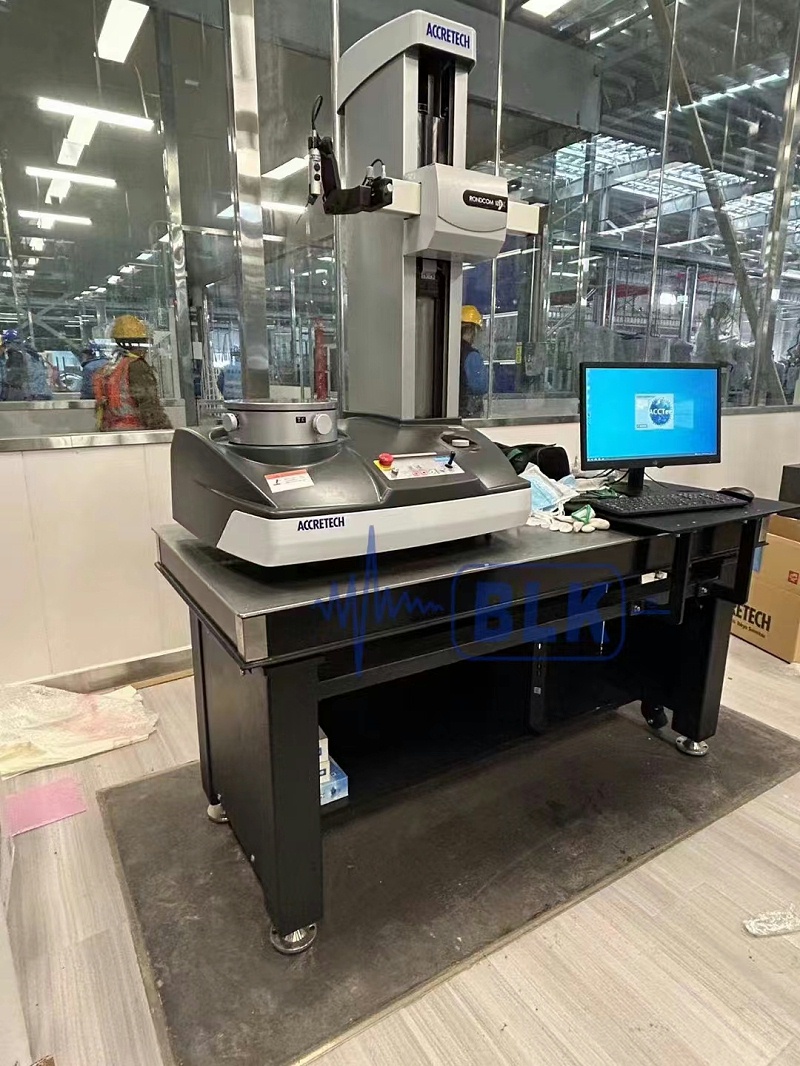

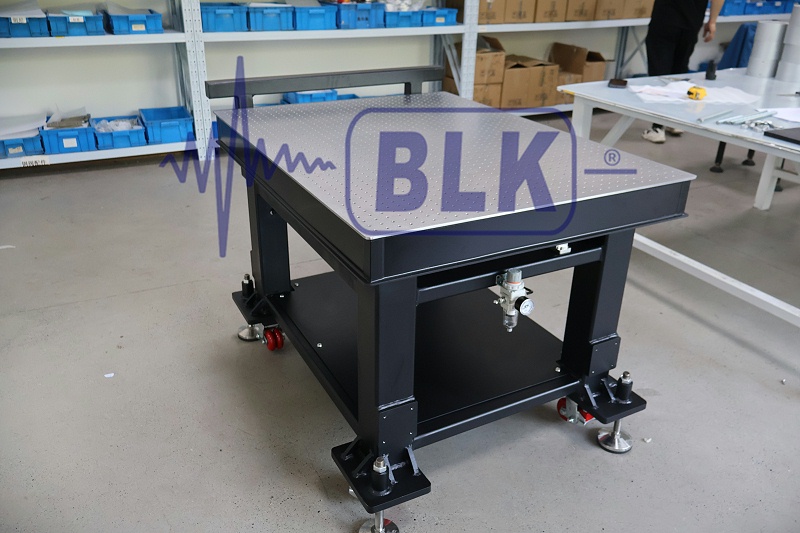

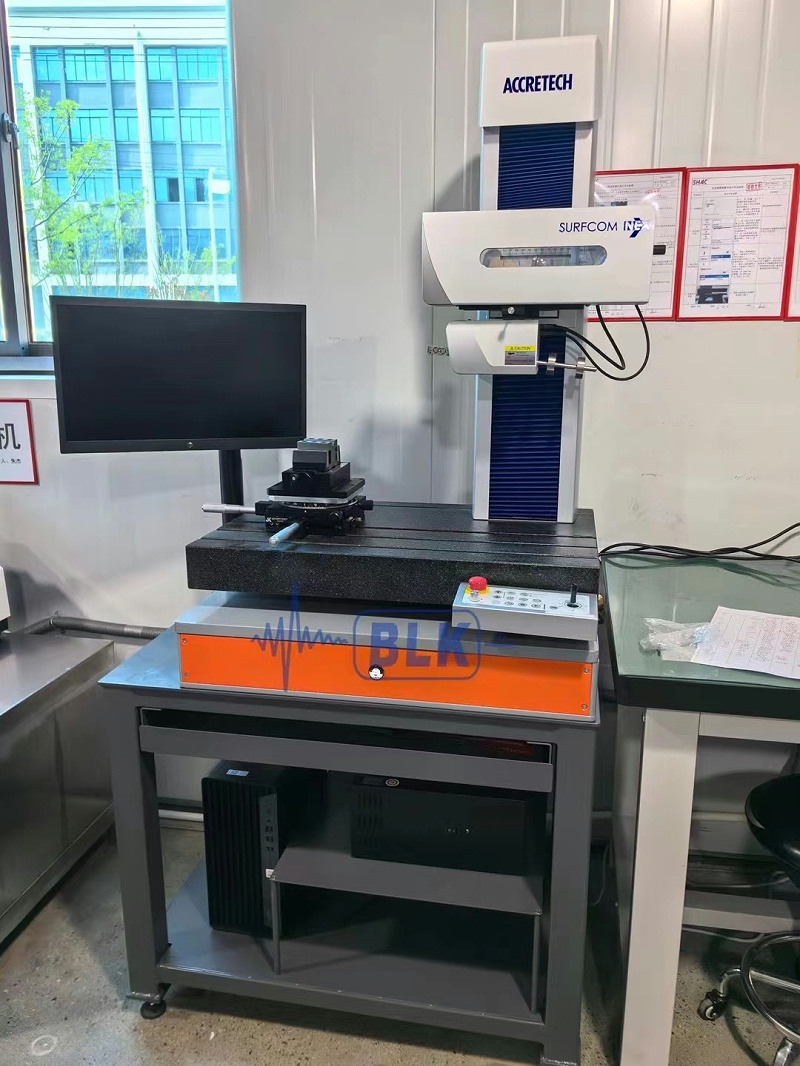

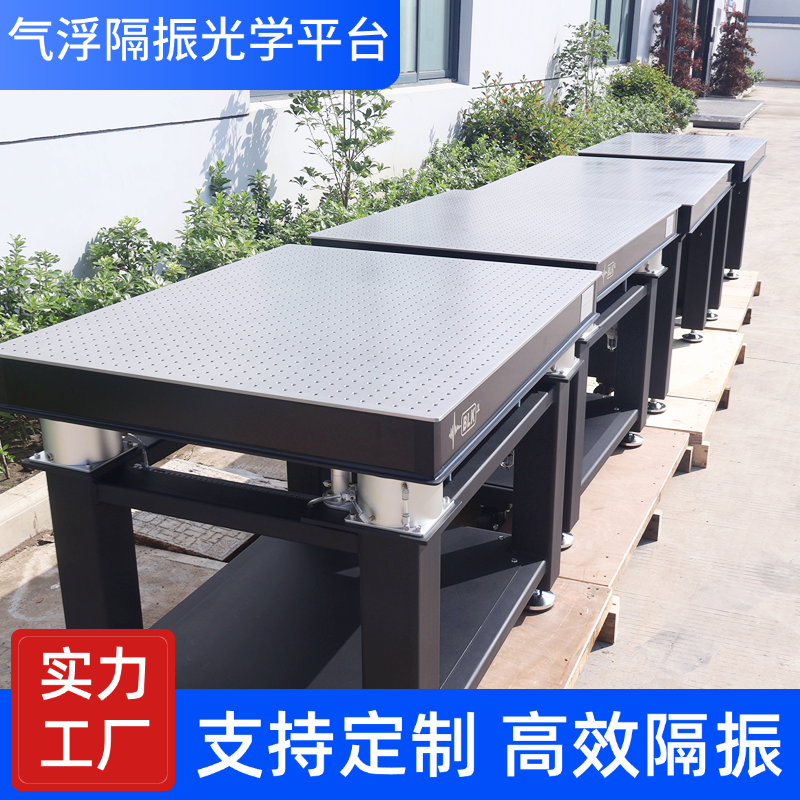

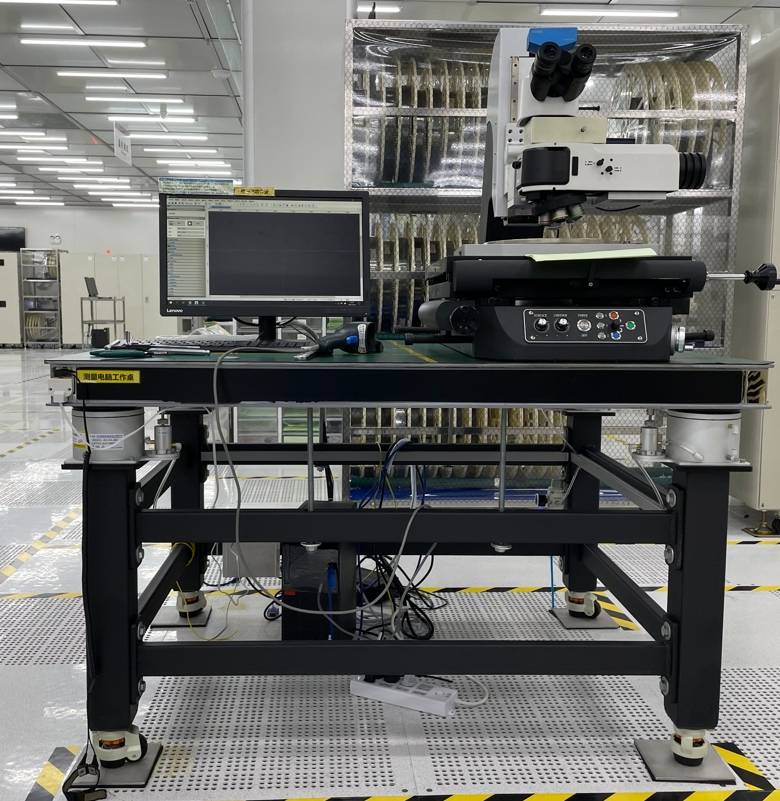

6. 应用案例——贝尔金隔振光学平台 （应用案例）

总结

贝尔金隔振光学平台是精密光学实验的“地基”，其性能直接影响实验结果。选型时需结合振动环境、实验需求、预算，优先选择蜂窝结构+ 被动/ 主动隔振的组合方案，并通过振动测试（如 PSD 功率谱密度分析）验证效果。
