国产【气浮隔振光学平台】功能与原理介绍

返回列表 来源：发布日期： 2025.06.06

贝尔金气浮隔振光学平台是一种用于精密光学实验和测量的设备，其主要功能是隔离外界振动干扰，为光学元件提供稳定的工作环境。以下是其核心特点和工作原理的详细介绍：

1. 核心功能
- **隔振**：通过气浮支撑系统（如空气弹簧或气囊）隔离地面振动（如脚步声、设备运行、地震波等），典型隔振频率可低至**0.5~1 Hz**，有效衰减高频振动。

- **稳定性**：平台表面通常为磁性不锈钢或蜂窝结构，具有高刚性和低热膨胀系数，确保光学元件在微米甚至纳米级精度下保持对准。

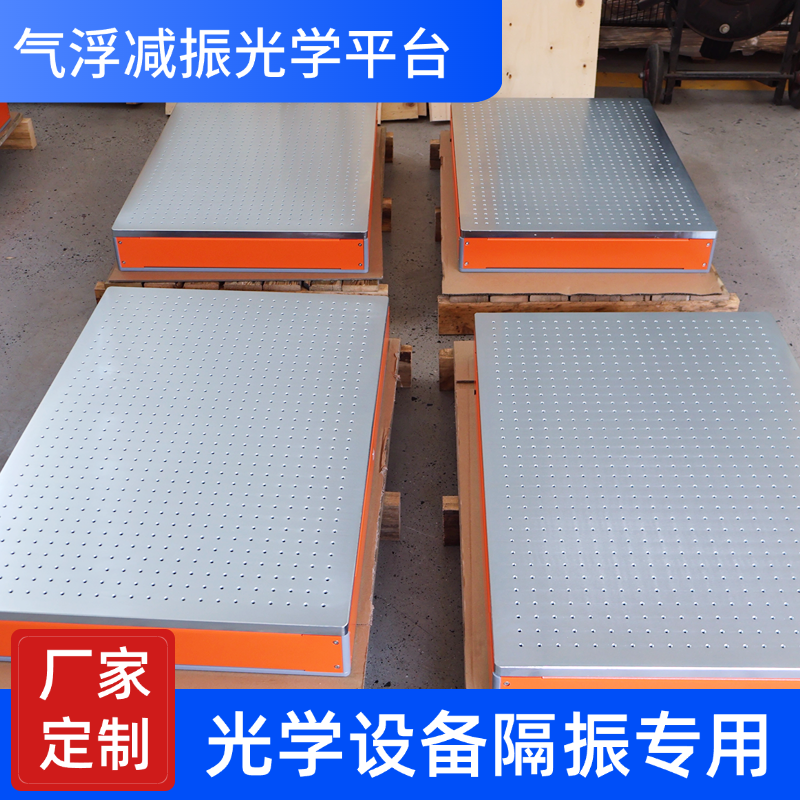

未命名(1)(5) (1) (1)

2. 关键组成部分
- **气浮支撑系统**：
- 通过压缩空气充气形成气垫，自动调节气压以维持平台水平，适应负载变化（如设备重量分布不均）。
- 配备高度调节阀，可手动或自动补偿地面不平。
- **平台台面**：
- 材料：不锈钢或铝合金，表面精密加工（平面度通常优于±0.1mm/m²）。
- 结构：蜂窝芯或网格设计，兼顾轻量化和高刚性。
- **阻尼系统**：部分高端平台集成主动阻尼技术，通过传感器实时反馈抵消振动。

3. 工作原理
- **被动隔振**：气浮支撑作为低通滤波器，利用空气的柔性和阻尼特性，将高于截止频率（如1 Hz）的振动能量反射或耗散。
- **主动隔振（可选）**：通过加速度传感器检测残余振动，驱动电磁执行器产生反向振动波抵消干扰（适用于超精密实验）。

4. 应用场景
- **激光光学**：如干涉仪、全息术，需要亚波长级稳定性。

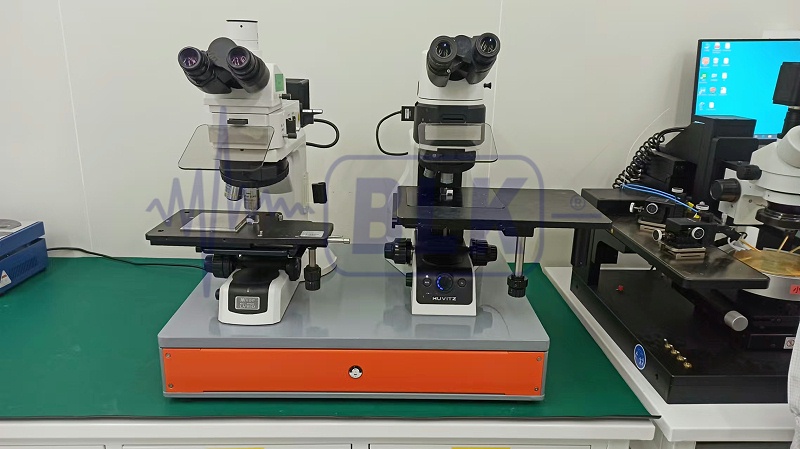

- **显微成像**：原子力显微镜（AFM）、共聚焦显微镜，避免样品漂移。
- **量子实验**：冷原子阱、光学晶格，对振动极度敏感。
- **半导体检测**：光刻机或晶圆检测设备的振动隔离。

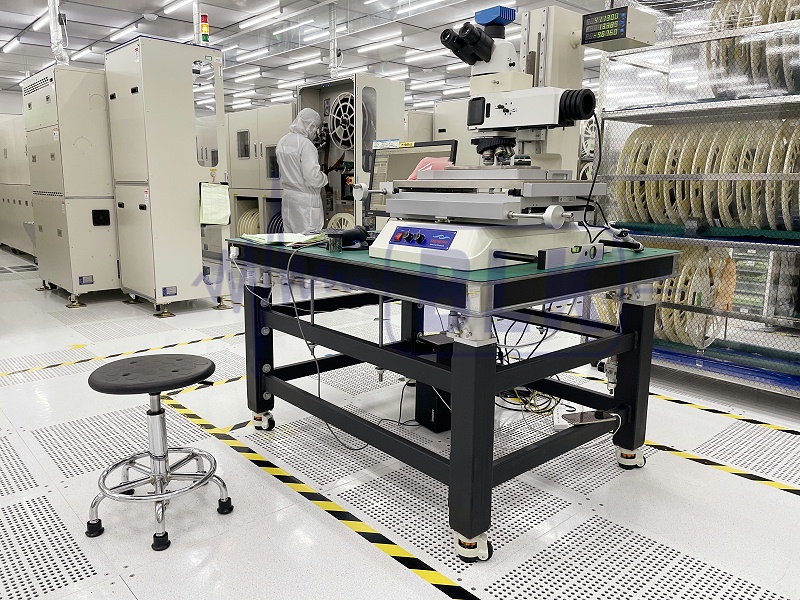

微信图片_20240617144323_副本

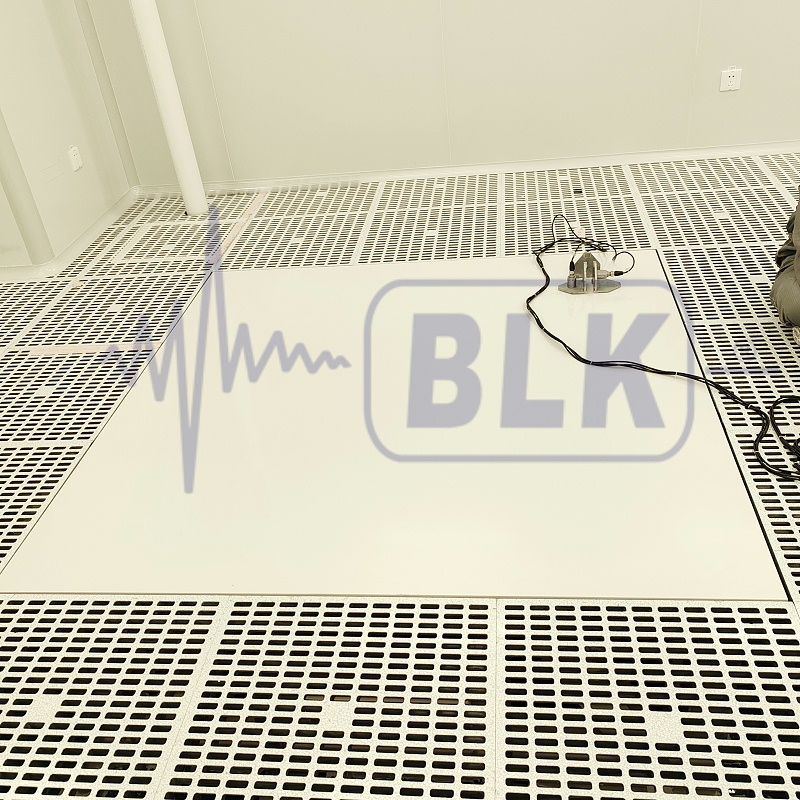

微信图片_20250529130432_副本

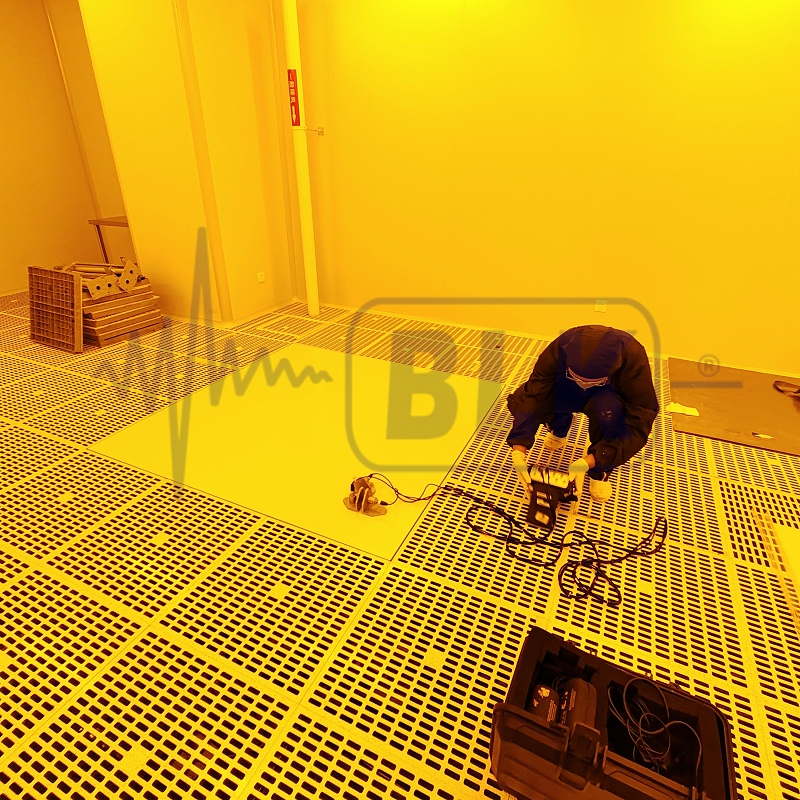

微信图片_20250529130436_副本

5. 选型要点

- **负载能力**：需覆盖设备总重量（通常200~1000 kg/m²）。
- **固有频率**：越低隔振效果越好（工业级约2~5 Hz，科研级可达0.5 Hz）。
- **尺寸与材质**：根据实验空间和防磁需求选择（如无磁不锈钢用于量子实验）。
- **附加功能**：如主动隔振、真空兼容性、温度控制等。

6. 维护与注意事项
- **气源要求**：需稳定、洁净的压缩空气（避免油水污染）。
- **水平校准**：定期检查平台水平度，尤其是负载变化后。
- **环境因素**：远离大型振动源（如风机、电梯），必要时搭配声学隔音箱。

贝尔金气浮光学减振平台是现代精密光学实验的基石，其性能直接影响实验结果的可重复性和准确性。在超精密制造和前沿科研（如引力波探测）中，甚至需要结合多层主动-被动隔振系统以达到亚纳米级稳定性。若有需求，随时联系我们，全国按需定制。#气浮减振平台# #隔震光学平台# #光学防震平台# #阻尼隔振平台#
