在现代精密制造与质量检测领域，三坐标测量机已成为不可或缺的核心设备。其测量精度可达微米甚至亚微米级别。然而，一个常被忽视却至关重要的因素——环境振动，正时刻威胁着测量结果的准确性与重复性。地面的微小振动，无论是来自附近的机床、行人走动，还是远处的交通，都会通过地基传递至测量机，导致测头抖动、读数漂移，最终产生巨大的测量误差。因此，一套科学、有效的隔振方案是保障三坐标测量机发挥其极致性能的基石。

在众多隔振方案中，**贝尔金BK-PA系列气浮式减震器**因其卓越的性能，已成为高精度三坐标测量机隔振的首选方案之一。

一、 为什么三坐标测量机需要专业隔振？

振动对三坐标测量机的影响主要体现在两个方面：

1.  **瞬时影响**：在测量过程中，外界振动会直接导致测量机结构（尤其是Z轴和测头）发生微小位移或振动，使得采集到的点云数据偏离真实位置，造成“测量噪音”，严重影响单次测量的准确性。
2.  **长期影响**：持续的振动会加速测量机机械结构的磨损和疲劳，特别是对光栅尺、导轨和气浮轴承等核心部件，从而降低设备的使用寿命和长期精度稳定性。

因此，隔振的目标不仅仅是“减震”，更是为测量机创造一个“静态”的、稳定的工作平台。

二、 隔振方案的核心：贝尔金BK-PA气浮式减震器

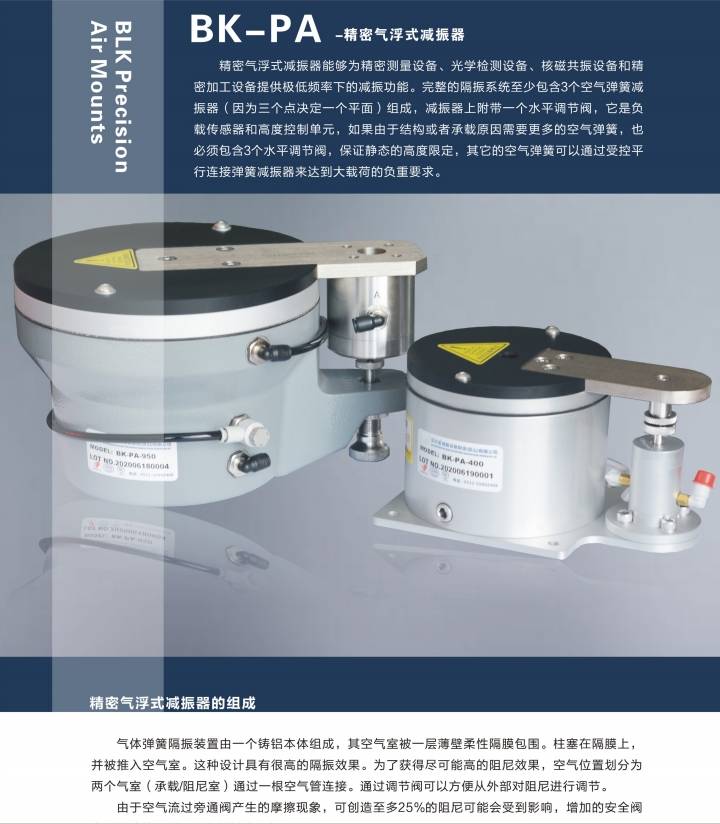

贝尔金BK-PA系列是一种**主动气浮隔振系统**，它利用精密的气动原理来实现高效的振动隔离。

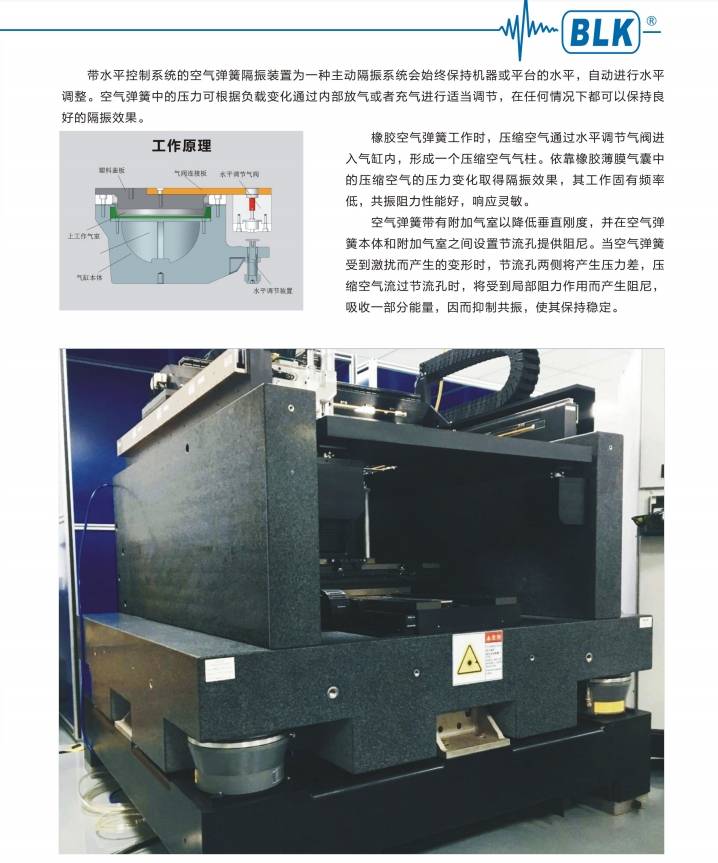

**1. 工作原理**

*   **空气弹簧作为核心**：BK-PA气浮式减振器的内部核心是一个或多个由高强度橡胶制成的气囊，即空气弹簧。当压缩空气充入气囊时，它形成一个具有极低固有频率的弹性支撑系统。
*   **惯性质量块**：系统通常配有一块厚重的平台（质量块）。测量机被固定在此质量块上，质量块则由空气弹簧支撑。根据物理学原理，系统的固有频率与支撑刚度和承载质量有关。增加质量块可以有效降低系统的固有频率。

*   **隔振机理**：当外界振动（频率较高）从地面传来时，由于空气弹簧系统的固有频率被设计得非常低（通常在2-5 Hz之间），远低于大部分环境干扰振动频率（通常在5-100 Hz），根据振动传递率理论，高频振动会被系统有效隔离，只有极小部分的振动能量能够传递到上方的测量机和质量块上。

**2. 核心组件与功能**

一个完整的贝尔金BK-PA隔振系统通常包括：

*   **气浮隔振脚座**：直接承载设备和质量块，内部是空气弹簧单元。
*   **高密度质量块**：提供惯性质量，优化隔振效果，并增强设备的刚性基础。
*   **自动调平阀**：这是BK-PA系统的“智能大脑”。无论平台上的负载如何分布，或地面有轻微不平，调平阀都能自动监测各支点的气压，并实时进行调整，确保整个平台始终保持在精确的水平状态。这对于三坐标测量机自身的几何精度至关重要。
*   **气源处理组件**：包括过滤器、调压阀等，为系统提供洁净、稳定的压缩空气。

三、 贝尔金三坐标BK-PA气浮式减震器的突出优势

相比于传统的橡胶垫或机械弹簧隔振器，BK-PA方案具有压倒性优势：

1.  **极高的隔振效率**：对中高频振动（如机床、交通振动）的隔离效率可高达95%-99%，能有效应对绝大多数工业环境下的振动挑战。

2.  **卓越的水平保持能力**：内置的自动调平系统确保了测量机基准的长期稳定，消除了因地基沉降或负载变化导致的水平失准问题。

3.  **宽泛的负载适应性**：通过调节气囊内的气压，同一型号的隔振器可以适应不同重量的测量机，选型和应用更加灵活。

4.  **主动阻尼控制**：系统能有效抑制质量块自身的共振，避免在受到冲击后产生长时间晃动，确保设备快速恢复稳定。
5.  **坚固耐用，维护简单**：核心部件无机械磨损，使用寿命长，日常仅需保证气源洁净即可。

四、 如何实施三坐标测量机的隔振方案

实施一个成功的隔振方案，需要系统性的规划和执行：

1.  **现场振动评估**：首先应使用专业的振动分析仪测量计划安装地点地面的振动频谱和振幅。这是选择合适隔振方案的基础依据。
2.  **选择合适的隔振器**：根据测量机的重量、尺寸以及现场振动数据，计算所需的负载，并选择相应型号和数量的BK-PA隔振单元。通常采用三点或四点支撑方案。

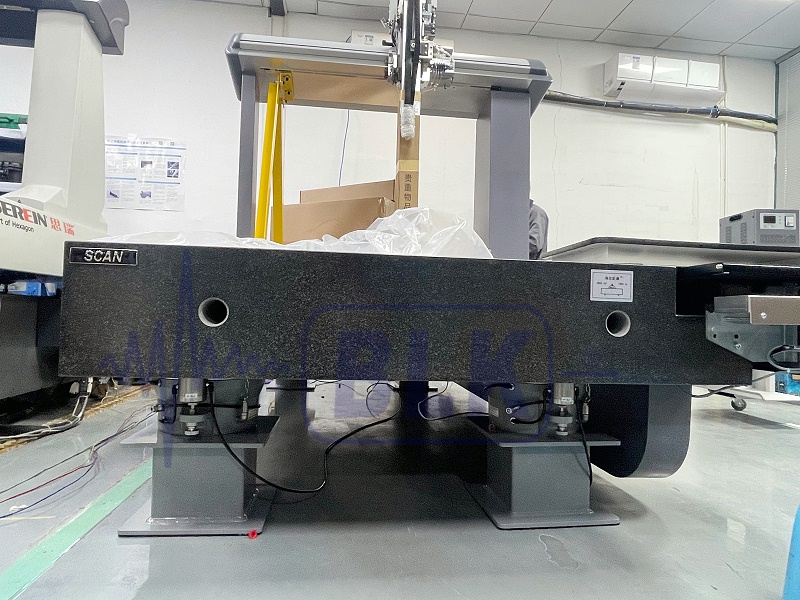

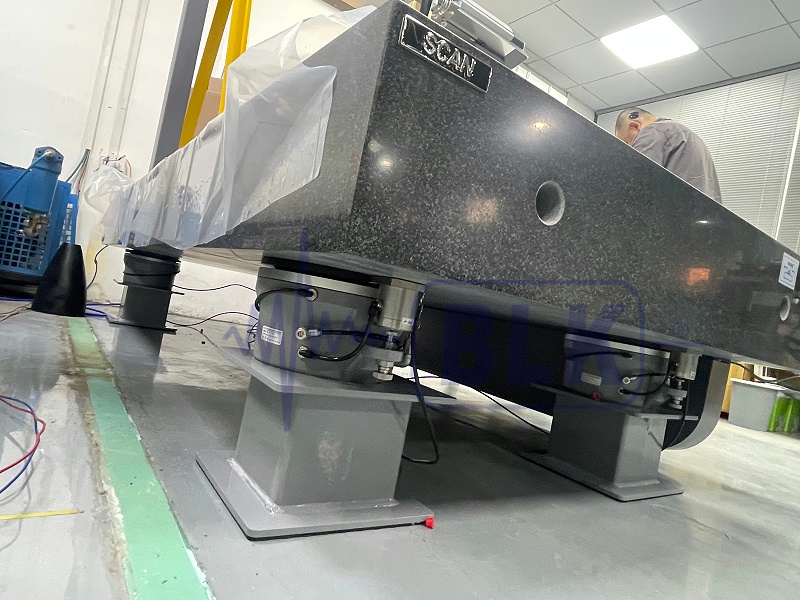

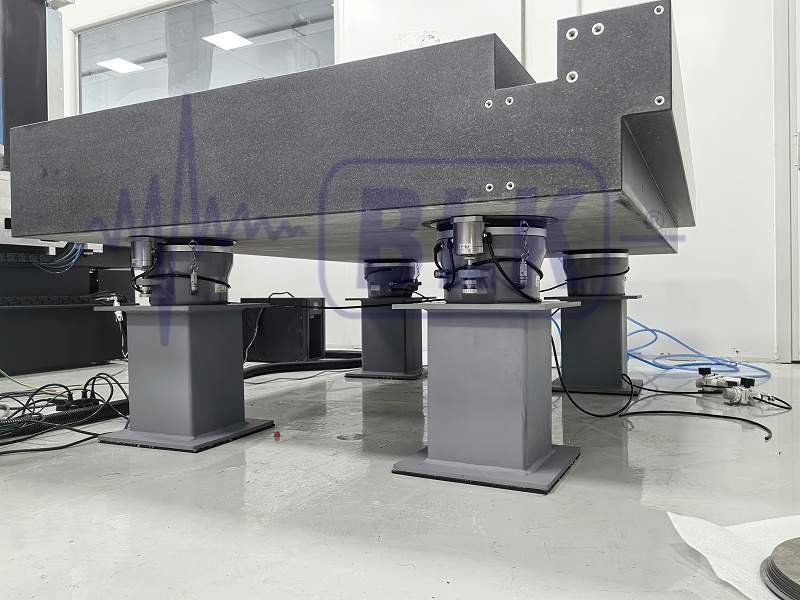

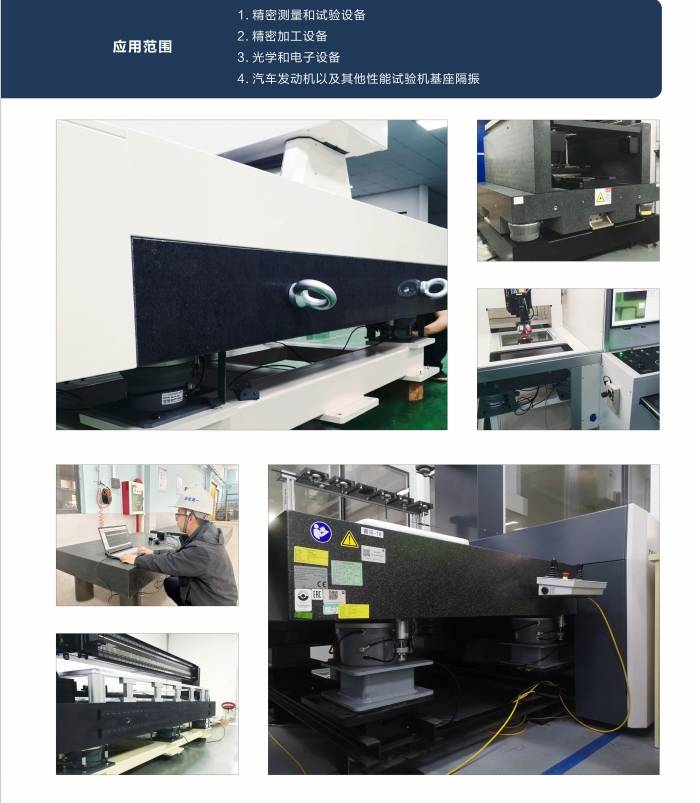

3.  **设计与安装基础质量块**：为确保最佳效果，需要在隔振器与测量机之间安装一个足够厚重和刚性的大理石或钢结构质量块。这不仅能降低系统固有频率，还能提高整体稳定性。

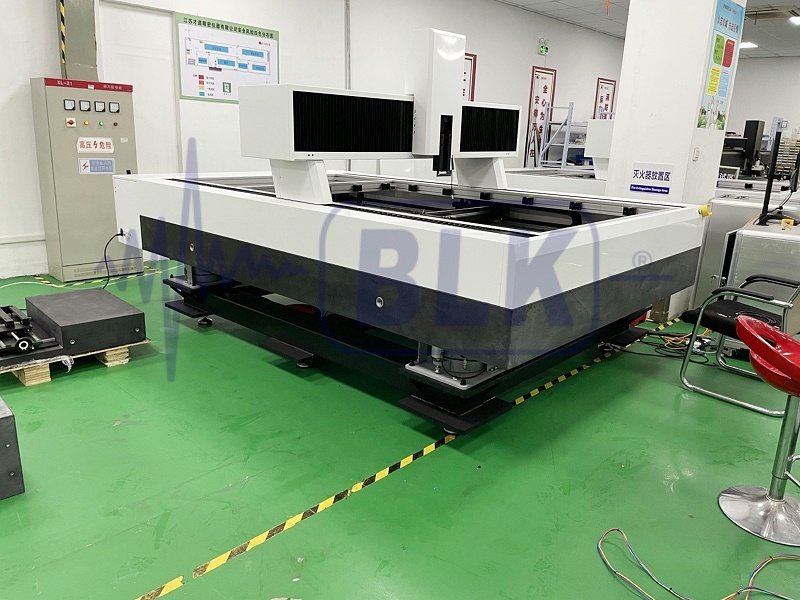

4.  **精确安装与调平**：将BK-PA系统、质量块和测量机按照规范安装到位。连接气源后，系统会自动完成初始调平。之后需使用高精度电子水平仪进行复核。

5.  **效果验证与微调**：安装完成后，再次使用振动分析仪测量隔振后质量块上的振动水平，确认其满足三坐标测量机制造商推荐的环境振动标准（如VC-等级）。如有必要，可对气压等进行微调。

五、 结论

对于追求极致精度的三坐标测量机而言，投资一套专业的隔振系统不是“可选配件”，而是“必要保障”。**贝尔金BK-PA气浮式减震器**凭借其基于物理原理的卓越隔振性能、智能自动调平和强大的环境适应性，为三坐标测量机打造了一个近乎理想的“静默”工作平台。

它不仅能立即提升当前的测量数据的准确性和可靠性，更能通过保护精密机械结构，延长设备的使用寿命，从长远看，是一项回报率极高的投资。为您的三坐标测量机配备贝尔金BK-PA隔振方案，等同于为您的质量管控体系上了一道最坚实的保险。
